Warmwasseraufbereitung: Leistungsstark und energieeffizient

Das Altenwohn- und Pflegeheim der Gemeinde Brixen im Thale verfolgte in den letzten Jahren aktiv das Ziel sowohl bei Sicherheits- und Hygieneeinrichtungen dem höchsten Stand der Technik zu genügen als auch das Haus weitgehend energieautark zu machen. Die Sanierung der etwas in die Jahre gekommenen Warmwasseraufbereitung wurde im Jahr 2019 durch die patentierte LINK3-Technik umgesetzt und abgeschlossen.

Eckdaten des Projekts

• Projektdauer / Jahr der Umsetzung: 1 Jahr / 2019
• Beschaffungsvolumen: EUR 57.000,00 (exkl. MWSt.)
• Projektträger: Gemeinde Brixen im Thale / Tirol

Ausgangssituation

Das Altenwohn- und Pflegeheim der Gemeinde Brixen im Thale verfolgte in den letzten Jahren aktiv das Ziel sowohl bei Sicherheits- und Hygieneeinrichtungen dem höchsten Stand der Technik zu genügen als auch das Haus weitgehend energieautark zu machen. Mit der „Heimschau“ wurden Experten zu einem professionellen Audit eingeladen. Die in die Jahre gekommene Warmwasseraufbereitung erwies sich als sanierungswürdig. Die Sanierung wurde im Jahr 2017 in Angriff genommen und im Jahr 2019 abgeschlossen.

Um auf eine chemische Behandlung verzichten zu können, entschied man sich ein thermisches System zu verwenden. Die Temperaturen in den Speichern mussten um ca. 25°C (von bisher ca. 52°C auf 77°C) erhöht werden. Nur so ist die notwendige tägliche Hygienespülung zur Einhaltung der Hygienevorschriften nach heutigem Stand durchführbar.

Innovativer Charakter

Die Herausforderung bei der thermischen Behandlung ist, diese hohen Hygiene- und Leistungsanforderungen mit möglichst geringem Energieaufwand zu bewerkstelligen. Durch die patentierte LINK3-Technik wird erstmals ein Speicherkonzept umgesetzt, welches ALLE Funktionen der Hydraulik (Wärmetauschung, Weichenfunktion zur Entkoppelung der Kreisläufe, Schichtungsfunktion sowie Haltung der Temperatur) äußerst leistungsstark und gleichzeitig auch effizient abhandelt. Die richtige Verschränkung der Funktionen bestimmt das hydraulische Ergebnis. Hier können 30% Wirkungsgrad durch mangelnde Schichtungseffizienz schnell verloren gehen; umgekehrt bei Beachtung der hydraulischen Gesetze aber auch gewonnen werden. Die LINK3-Technologie arbeitet lediglich nach den Grundsätzen der Physik. Das thermodynamische Prinzip sowie das Gesetz der Strömungslehre ermöglichen die Reduktion von Pumpen, Ventilen, Schaltelementen, Regelungsaufwand, Betriebsstrom und eine Vielzahl lösbarer Verbindungen im Hydrauliksystem. Die Wartungs- und Instandhaltungskosten sowie die Betriebs- und Hygienesicherheit werden enorm gesteigert.

Vorgehensweise

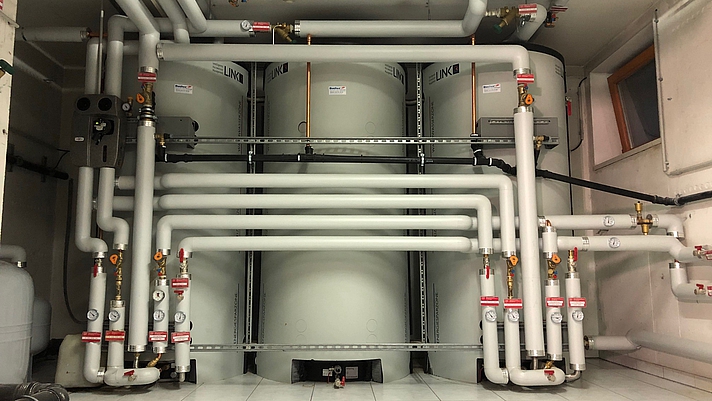

Die bestehenden 3 Stk. 1000 Liter Boiler, welche das Brauchwasser nur mehr auf 50 – 55°C zu erwärmen vermochten, wurden gegen ein LINK3 POWERLINK-Warmwasserbereitungssystem im Durchlaufprinzip getauscht. Mit 2 Stk. 1000 Liter LINK3-Speicher mit 76 Liter Tauscher Inhalt und einen 1000 Liter Satellitenspeicher für die bestehende 60 m² Solaranlage wird Frischwarmwasser erzeugt. Da das Gebäude 365 Tage im Jahr in Betrieb ist, musste die Umstellung auf das neue Heizsystem in sehr kurzem Zeitraum durchgeführt werden. Die hohe Kompaktheit der LINK3-Technik sowie die einfache hydraulische Verschaltung ermöglichten eine sehr kurze Montagezeit im April 2019. Das Projekt in Höhe von EUR 57.000,-- wurde mittels Direktvergabe umgesetzt.

Ergebnis und Mehrwert

Die besonderen Vorteile von LINK3-Technik:

• Hygienesicherheit mit geringem Energieaufwand
• Einsparung bei Rohrleitung, kleinere Leitungsdimensionen, Reduktion an Hydraulikkomponenten (Pumpen, Ventile, Schaltelemente, Regelungsaufwand, etc.)
• Einsparung an Betriebsenergie (Strom für reduzierte bzw. eliminierte Anlagenkomponenten, bessere Brennwertnutzung Gaskessel, Mehrertrag der Solaranlage durch bessere Schichtung (ca. 20 – 25% nach Hersteller-Erfahrung)
• Betriebssicherheit durch Reduktion an Komponenten und vielen lösbaren Verbindungen
• Verringerte Instandhaltungs- und Wartungskosten
• 100% Ausfallsredundanz
• Optimal kombinierbar mit jeglichen anderen Systemen zur Effizienzsteigerung (Blockheizkraftwerk, Wärmepumpe, Überschussstromverwertung durch Photovoltaik, Kleinkraftwerke, Wärmerückgewinnung, u.v.m.)
